研越工控機在工業自動化領域有著廣泛的應用，比如各類自動化設備（數控機床，激光設備），機器人，各類自動化工程，各類自動化生產線，各類自動化檢測等等。研越工控機用于自動化生產線的產品一般是工業平板電腦，現在很多工廠都在進行現代化改造，在每個工位安裝一臺研越工業平板電腦，方便作業指導書的更換，更重要的是可以對本工位的操作進行生動的視頻指導。

至于自動化檢測，這里例舉一個研越工控機在PCB檢測系統中的應用：

一.系統概述

20 世紀70 年代以前，PCB 檢測主要依靠人眼加放大鏡，檢測速度慢，漏檢率高，同時，還會導致檢驗人員視力下降，影響人體健康；后來發展為電測試，其原理是根據PCB 線路圖的計算機數據設計一副針床夾具和相應的網點測試程序。測試時，探針壓在PCB 表面的待測點,然后通電測試每個網點的通斷，并報告存在的短路和斷路缺陷。

其局限在于

①只能檢測短路和斷路兩種缺陷，缺口、針孔和殘留銅等其它缺陷都無法檢測。

② 針床夾具的成本過高，小批量生產不合適；但是隨著電子組裝向更高密度、更小尺寸、更復雜的PCB 混合技術的縱深發展，僅依靠人眼檢測或電測試印制電路板的質量無法滿足品質要求。為提高產品質量，減少進入下步工序的有缺陷電路板的數量，對PCB 檢測中的關鍵設備----自動光學檢測(AOI) 系統的需求也越來越大。

二.系統要求

整機系統要求長時間工作，對主控設備可靠性要求較高；

主控設備安裝于終端整機系統中，終端整機系統一般放置于工作車間內，且?guī)в凶詣?dòng)輸送系統，受振動、灰塵等惡劣環境影響較大；

因?yàn)樾枰杉臄?shù)據路數不多，相應需要擴展的接口也不多，一般1-2個即可；

因?yàn)橐蛴y(cè)試結果，所以需要打印接口；

因?yàn)橐{(diào)試設備、設置參數、顯示結果等，所以VGA接口、PS2接口（分開）是必須的；

因?yàn)樾枰B接一些PLC控制設備，所以COM口也是必須的；

因?yàn)闇y(cè)試過程中若發現異常，必須要求及時報警，所以主板必須自帶蜂嗚器，檢測程序一般會利用此蜂嗚器；

主控系統要完成信息的采集、處理、分析、傳輸通信等功能，CPU性能不能太低，但是一般也不要求太商，適用即可。

三.系統描述

AOI 是檢測PCB 表面圖形品質(如表面缺陷、斷路和短路) 的設備，用于生產過程中半成品品質檢測，是高精密單層印制板，尤其是多層印制板加工的關鍵技術。測試系統集光學、精密機械、識別診斷算法和計算機技術于一體。檢測時，機器通過電荷耦合器件(CCD) 或激光自動掃描PCB，采集圖像后送與計算機處理，再與數據庫中的標準數據比較，查出PCB 上缺陷，用顯示器或自動標識系統顯示或標識缺陷，供維修人員修理。

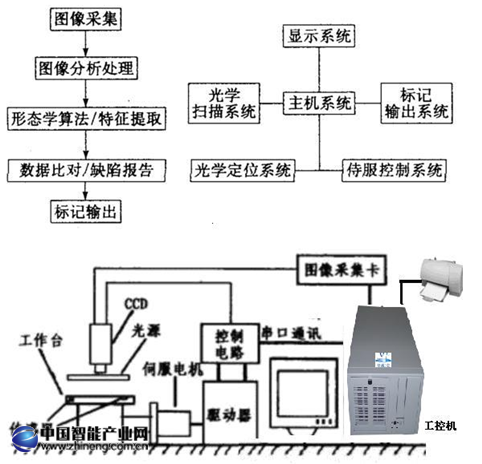

四.系統框圖　

五.項目產品清單

主控設備：研越工控機IPC-7602

該主控設備的主板是一款采用Intel®G41芯片組，支持Intel®LGA775封裝雙核、四核E5300、E8400、Q9400等系列CPU的高性能平臺；支持2條800/1066M的DDR3內存條，總?cè)萘孔畲笾С?GB；板載1個10/100/1000Mbps網絡接口；支持VGA+VGA雙顯示功能；支持4個SATA接口；8個USB 2.0接口、2個串口（其中1個支持RS-232/RS-422/RS-485）、1個并口等豐富的I/O接口。

該整機機箱是一款小型壁掛機箱，外形尺寸小，占用整機系統的空間有限；該機箱采用優質鋼板成型，噴涂高溫烘烤漆，結構堅固。具有優良的散熱、抗振及搞幅射性能?？梢詽M足振動、電磁干擾等嚴酷工作環境的使用。 六.結論

研越工控機具備在惡劣工業環境下長時間無故障穩定工作的特性，能夠很好的滿足多塵、潮濕、高/低溫、腐蝕、振動等各種嚴酷環境下對硬件的需求。
